PCB加速度傳感器356A05三軸 加速度計 產地：美國
微型陶瓷剪切ICP?加速度計采用高靈敏度的壓電陶瓷傳感元件，具有出色的信噪比，高測量分辨率，是進行低水平振動測量的理想選擇。由于其固有的更高靈敏度，陶瓷ICP?加速度計的組裝質量可以比同類石英單元小，因此傳感器重量更輕，頻率響應更高，本底噪聲更低。
為了進一步降低傳感器的質量，所有陶瓷剪切加速度計都采用堅固，輕質，激光焊接，密封，鈦或鋁外殼。通過輕量傳感器的質量，減少質量負載效應，所獲得數據的準確性。

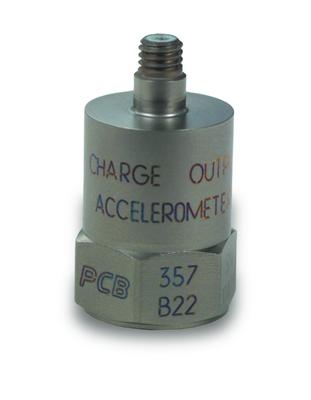

電荷輸出微型加速度計的工作溫度高達+ 500°F（+ 260°C），允許在極端環境和現有的電荷放大系統中進行測量。
三軸加速度計具有多種靈敏度，可滿足特定的應用要求。選擇微型，輕便的裝置，以實現高頻響應，*小化質量負載，以及安裝在空間受限的位置。薄型設計非常適用于車身外板的道路或風洞測試。通孔安裝單元簡化了軸和電連接器的方向，同時控制沿試樣的電纜布線。濾波輸出單元避免了發動機NVH和傳動系測量可能遇到的高頻過載。
優點： 應用：
沒有活動部件提供耐用性 跌落測試和封裝測試
剛性賦予高頻范圍 小型組件認證測試
輕質結構可*大限度地減少質量負荷 低振幅振動測量
眾多配置選項 高頻應用
用螺釘，螺柱或粘合劑安裝 空間限制安裝
提供石英元素（用于熱穩定性）
或陶瓷元素（用于高測量分辨率）
美國PCB加速度傳感器356A05 三軸：
三軸、輕型微型、陶瓷剪切 ICP ?加速度、0.25 mV/g、0.25 英寸立方體、5 英尺一體式電纜至 4 針插孔 +325F (163C) 工作溫度、未過濾。
靈敏度：（±20%）0.25 mV/g（0.025 mV/（m/s2））
測量范圍：±20000 g pk（±196200 m/s2 pk）
電連接器：一體式電纜
| 英語： | SI： | ||
|---|---|---|---|
| 表現 | |||
| 靈敏度（±20%） | 0.25毫伏/克 | 0.025 毫伏/(米/秒2) | |
| 測量范圍 | ±20000 克峰 | ±196200 米/秒2 峰值 | |
| 頻率范圍（±5%） | 1.2 至 6000 Hz | 1.2 至 6000 Hz | |
| 頻率范圍（±10%） | 1 至 10000 Hz | 1 至 10000 Hz | |
| 諧振頻率 | ≥50千赫 | ≥50千赫 | |
| 寬帶分辨率 (1) | 0.04克均方根 | 0.39 米/秒2 均方根 | [2] |
| 非線性（10,000 g，98,100 m/s2） | ≤1% | ≤1% | [1] |
| 非線性（20000 g，196,200 m/s2） | ≤3% | ≤3% | [1] |
| 橫向靈敏度 | ≤5% | ≤5% | |
| 環境的 | |||
| 過載限制（沖擊） | ±30000克峰 | ±294300 米/秒2 峰值 | |
| 溫度范圍（工作） | -65 至 +325 °F | -54 至 +163 °C | |
| 溫度響應 | 參見圖表 %/°F | 參見圖表 %/°F | [2] |
| 基底應變靈敏度 | 0.05克/微ε | 0.5（米/秒2）/με | [2] |
| 電氣 | |||
| 激勵電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | ≤100歐姆 | ≤100歐姆 | |
| 輸出偏置電壓 | 8至14 VDC | 8至14 VDC | |
| 放電時間常數 | 0.4至1.2秒 | 0.4至1.2秒 | |
| 穩定時間（偏差 10% 以內） | <3秒 | <3秒 | |
| 頻譜噪聲（1 Hz） | 13.5毫克/√赫茲 | 132毫米/秒2 /√赫茲 | [2] |
| 頻譜噪聲（10 Hz） | 3.8毫克/√赫茲 | 37.3 毫米/秒2 /√赫茲 | [2] |
| 頻譜噪聲（100 Hz） | 1.21毫克/√赫茲 | 11.7 毫米/秒2 /√赫茲 | [2] |
| 頻譜噪聲（1 kHz） | 0.36毫克/√赫茲 | 3.53 毫米/秒2 /√赫茲 | [2] |
| 頻譜噪聲（10 kHz） | 0.13毫克/√赫茲 | 1.28 毫米/秒2 /√赫茲 | [2] |
| 身體的 | |||
| 傳感元件 | 陶瓷制品 | 陶瓷制品 | |
| 傳感幾何 | 剪切 | 剪切 | |
| 外殼材料 | 鈦 | 鈦 | |
| 密封 | 密閉 | 密閉 | |
| 尺寸 - 高度 | 0.25英寸 | 6.35 毫米 | |
| 尺寸 - 長度 | 0.25英寸 | 6.35 毫米 | |
| 尺寸 - 寬度 | 0.25英寸 | 6.35 毫米 | |
| 重量（不含電纜） | 0.03盎司 | 0.8克 | [2] |
| 電連接器 | 整體電纜 | 整體電纜 | |
| 電氣連接位置 | 邊 | 邊 | |
| 電纜端接 | 1/4-28 4針插孔 | 1/4-28 4針插孔 | |
| 電纜長度 | 5英尺 | 1.5米 | |
| 電纜類型 | 019 4芯屏蔽 | 019 4芯屏蔽 | |
| 安裝 | 粘合劑 | 粘合劑 | |
配件
| 提供 | ||
| 034G05 | 4 芯、低噪音、屏蔽 FEP 電纜，5 英尺，4 插座插頭至 (3) 個 BNC 插頭（標有 XYZ） | 1 |
| 080A109 | 石油蠟，一塊，1英寸 x 1英寸 x 0.25英寸 | 1 |
| 080A90 | 快速粘合凝膠（與加速粘合劑 mtg 基底一起使用，以填補粗糙表面上的縫隙） | 1 |
| ACS-159T | 1 | |
