X射線殘余應力測定儀 XL-640

X射線殘余應力測定儀，主要用于測定金屬構件的殘余應力，而殘余應力是關乎機械構件和工程的質量、壽命的重要因素，因而該儀器在機械制造、水利水電、熱電核電、航空航天、核工業、石油化工、冶金、鐵路、交通等等行業，以及高等院校、科研單位，日益受到高度重視。其次本儀器還可測定鋼中殘余奧氏體含量，而殘奧含量會影響材料的疲勞強度和變形趨勢,所以在機械制造中亦普遍受到關注。近年來特別是軸承、齒輪、彈簧、軋輥等等制造行業，已把殘余應力、殘奧含量測定當成質量控制的必需手段。另外還具備測定織構和晶體定向的功能；因?yàn)槟軌蜥槍?duì)實際工件進行測試和分析，所以這項功能備受青睞。
本次參與競標的金屬構件殘余應力無損檢測成套系統設備及軟件為愛斯特應力技術有限公司研發生產的設備，其型號為XL-640型，該產品經過20多年的市場考驗，XL-640型在中國各大高校，研究所，高鐵行業，航空航天等應用非常廣泛。

設備功能：適用于測試金屬材料的殘余應力；殘余奧氏體含量測試。

整套設備詳細技術指標：

1、正確的側傾法（或稱為χ法），免除吸收因子影響。

2、被測材料：標配Cr靶X射線管，CrKα輻射適合于鐵素體型鋼、鋁合金、鎂合金、硬質合金等等材料；CrKβ輻射適用于奧氏體不銹鋼、高溫合金、銅等等材料。Cu靶、Mn靶X射線管可更換。

3、高壓電源：功率30kV×10mA。

4、探測器：硅微帶線陣探測器，640通道。

5、2θ范圍：118°～169°。

6、ψ角范圍：±45°。

7、準直管：內徑為（?0.5/?1/?1.5/?2/?3/?4ｍｍ）

8、測試點定位：采用激光定位器。

9、X射線管冷卻系統：封閉恒溫循環水箱。

10、電源：2000W，220V，50Hz。

11、整機測量精度：

對于無應力鐵粉，使用CrKα輻射和（211）晶面，儀器連續測試不少于5遍，所得應力平均值應在±14MPa以內，其標準差宜不大于14MPa （符合美國標準ASTM E915-2010、歐盟標準EN 15305 2008和國標GB7704-2017）。

12 臺式支架：實現三維平移，垂直（Z 方向）行程≥110mm，X方向行程≥110mm，Y方向行程≥110mm。

13 軟件功能：

13.1 在所選X射線管靶材合適的前提下，在Windows環境，用戶只需選定和確認被測材料類型，

其余所有測試參數將自動確定。

13.2 自動升起X 射線管高壓，自動完成測量全過程，隨時進行數據處理。

13.3 測試完畢自動關閉X 射線管高壓，輸出測試結果，生成實驗報告。

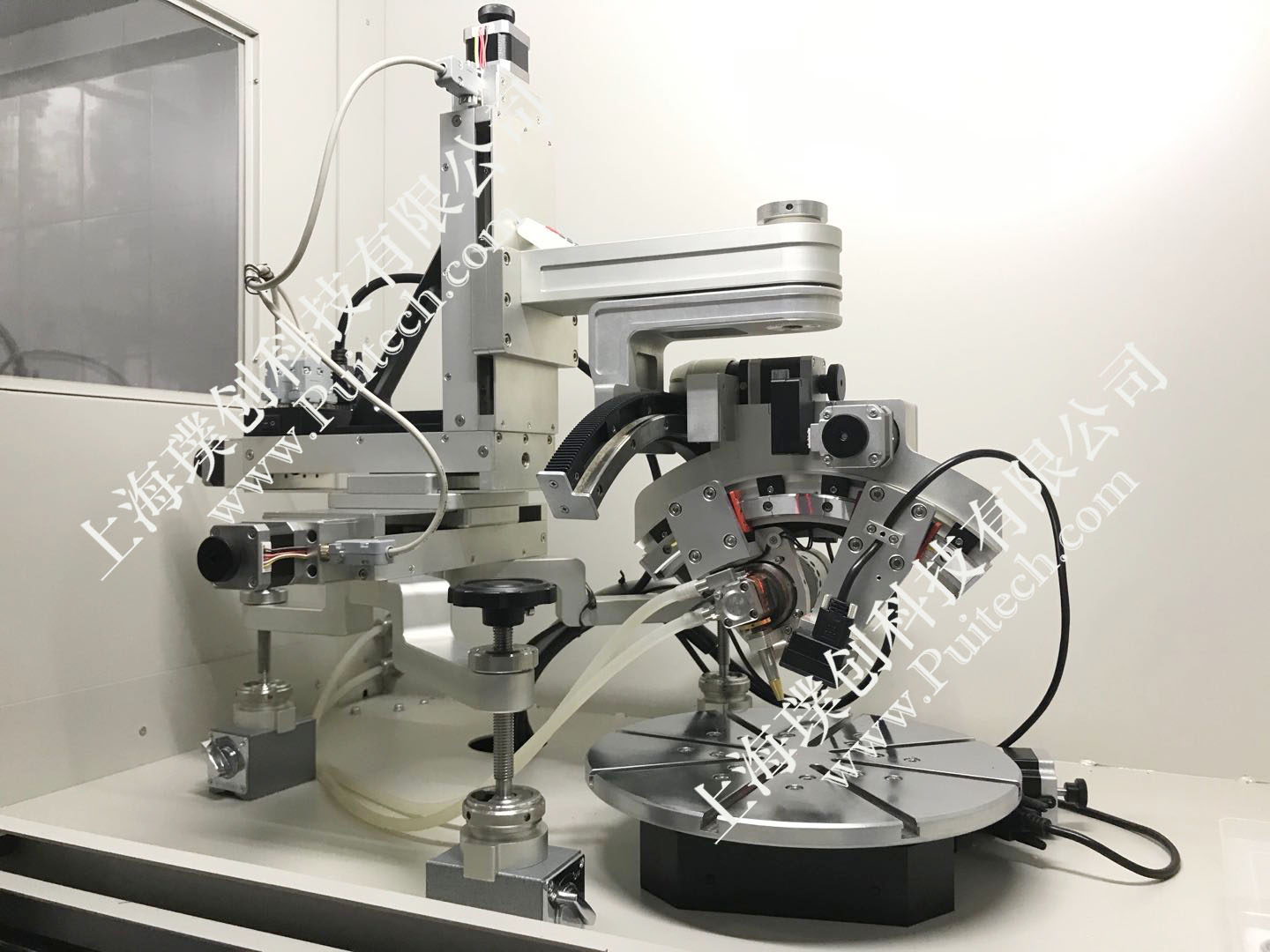

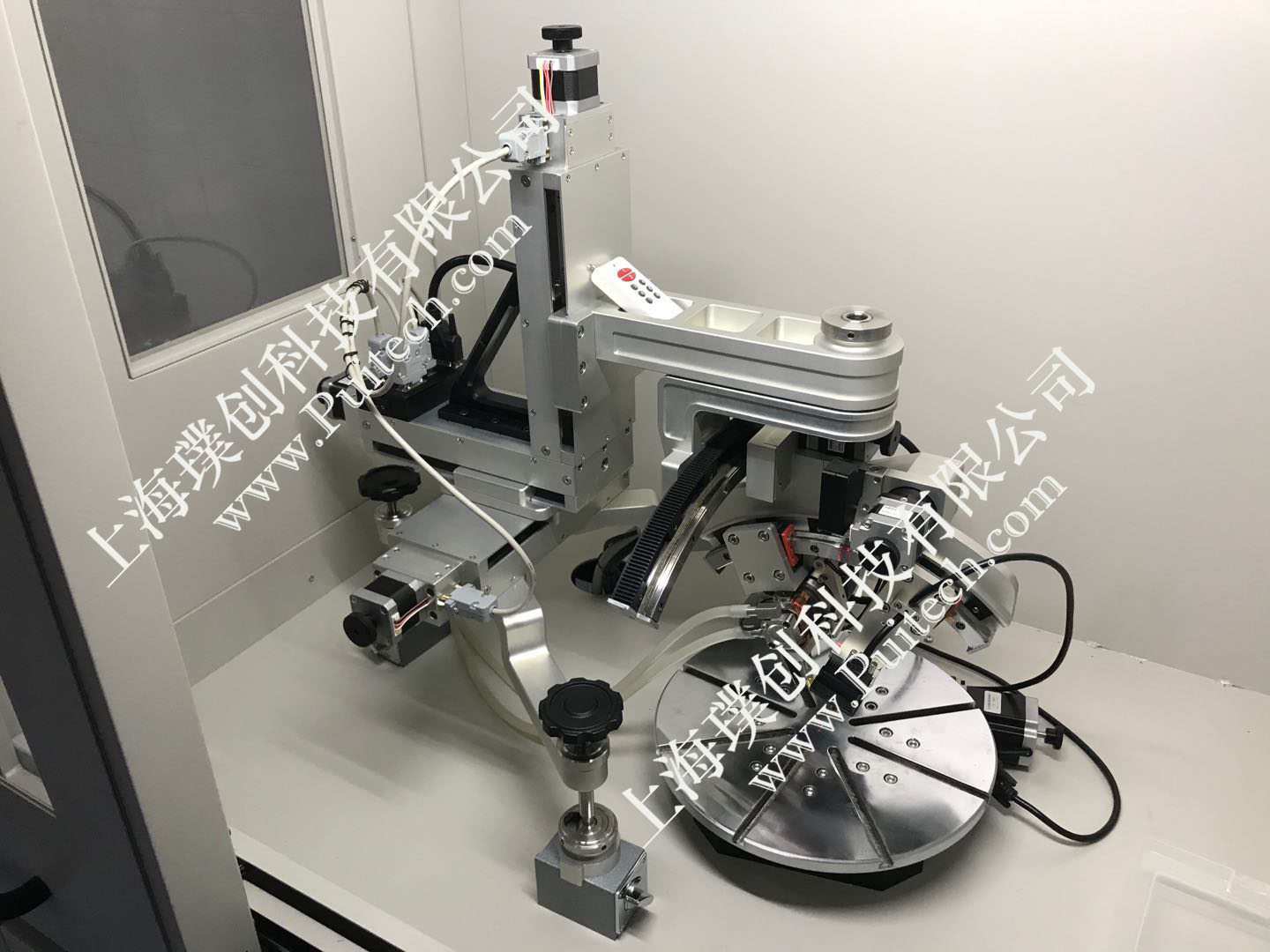

XL-640型X射線應力儀測角儀結構：
測角儀側傾法結構。其主要特點：（1）2θ平面與ψ平面相垂直；（2）使入射線與線陣探測器的垂直平分線關于ψ平面對稱分布；（3）對于不同的材料、靶材和衍射角，需要改變2θ范圍時，采用步進電機、鋼帶傳動，同步地、對稱地改變X射線管和探測器的位置，維持正確的側傾法衍射幾何布置。

探測器：
瑞士DECTRIS公司的微帶X射線探測器（Microstrip X-ray Detectors）。該探測器的接收部分由640硅微帶組成，每條硅微帶的寬度為50μm，能夠靈敏地接收達到一定能量閾值的單個X光子，實現無噪聲單光子計數，抗輻射、免維護和無限壽命的特點。
